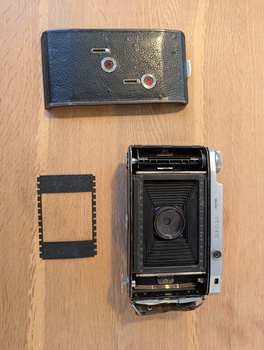

Comme j'en ai parlé dans mon dernier billet sur le Moskva-5, j'ai fait imprimer en 3D un masque pour prendre des photos en 6x6.
C'est apparemment relativement courant que les Moskva-5 d'occasion n'aient plus ce masque, et ce n'est pas si facile d'en bricoler un : il doit être très fin (un demi-millimètre) et les encoches sont assez petites pour que ce ne soit pas évident de les découper dans du papier.
J'ai trouvé un magasin en ligne qui les vend, mais l'article est "épuisé" depuis des années maintenant. On peut en trouver à une trentaine d'euros sur eBay mais ils viennent quasiment tous des États-Unis donc les frais de port sont élevés, et même en provenance d'Ukraine où les frais de port restent raisonnables il y aura des taxes à l'importation, plus 20€ de frais de traitement par bpost.
Sur Thingiverse, quelqu'un a fait un modèle de masque pour le Moskva-5 pour impression 3D, donc c'est pas mal, mais je n'ai pas d'imprimante 3D. Donc j'ai essayé de donner ce fichier à PCBWay mais ça ne marchait pas, je ne sais pas trop pourquoi, mais en l'ouvrant dans FreeCAD le fichier est fait de triangles pas très bien ordonnés, alors que c'est une forme bien régulière. C'est peut-être normal pour de l'impression 3D mais je ne pouvais rien en faire.
Donc j'ai fini par prendre les cotes de ce modèle, et le refaire moi-même (avec Inkscape puis FreeCAD) et je suis arrivé à un truc qui marche, et que PCBWay accepte à la fois en impression 3D et en découpe métal.

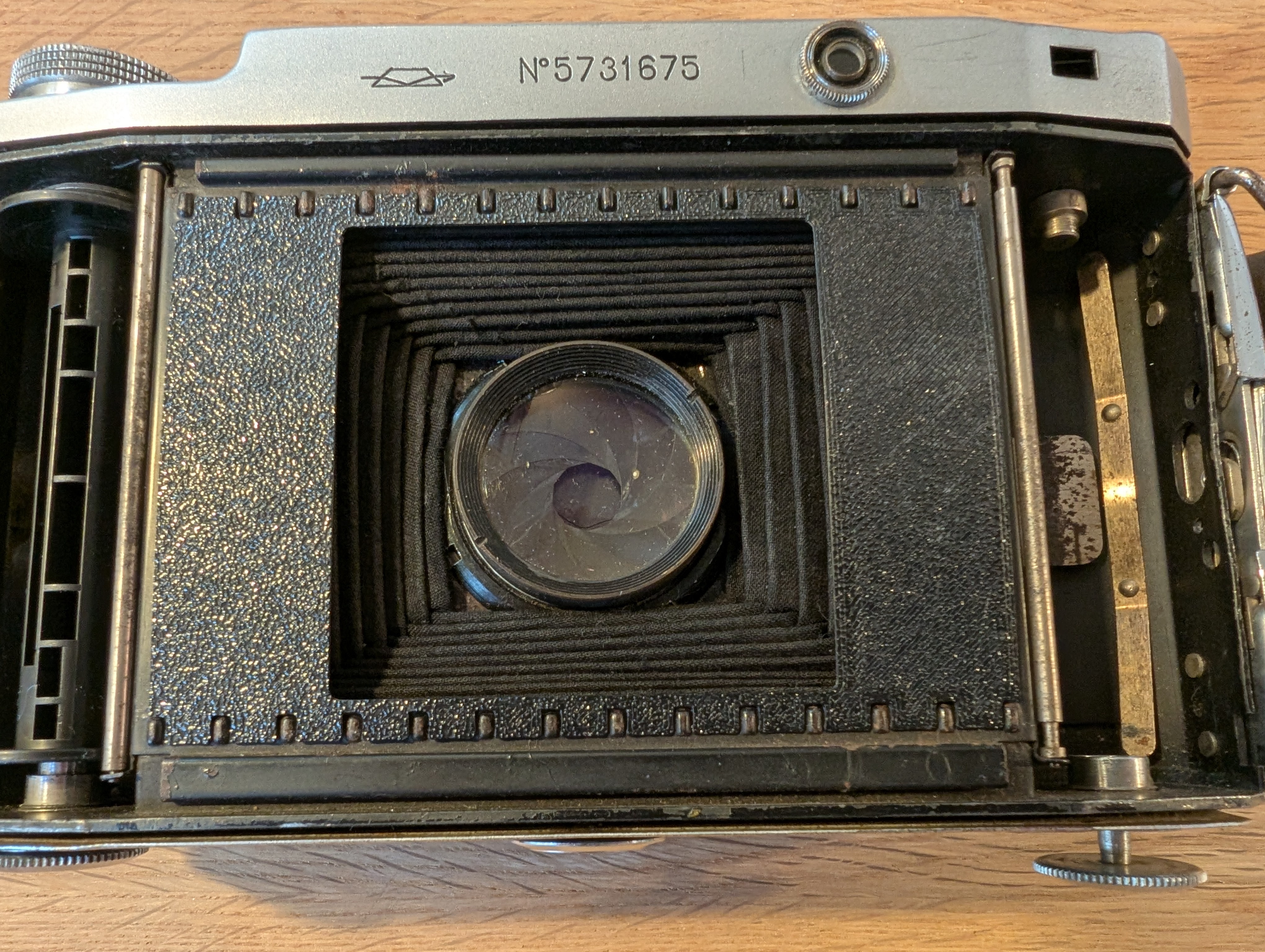

J'ai commencé par le faire imprimer en PETG noir donc, puisque c'était moins cher. J'avais choisi un autre matériau (un peu au hasard) mais ils m'ont conseillé de prendre plutôt PETG, et ça a bien marché. C'est assez souple mais quand même suffisamment résistant (même avec une épaisseur de 0,5 mm) et ça marche bien.
Fort de mon succès, j'ai donc commandé une autre version, métal cette fois-ci (aluminium 7075 anodisé noir) et à JLCPCB parce que c'était un peu moins cher et que je commandais un PCB en même temps. Et la conclusion, c'est que celui en plastique est mieux : il est plus souple donc il reste bien plat, et puis il risque moins de rayer le film. Peut-être qu'un autre métal, plus rigide, aurait été mieux, mais je ne crois pas que je testerai à nouveau.
